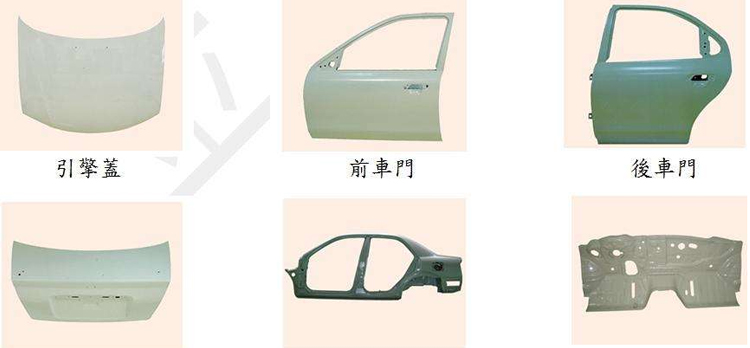

汽車覆蓋件成型液壓機結構特點

汽車覆蓋件成型液壓機介紹：

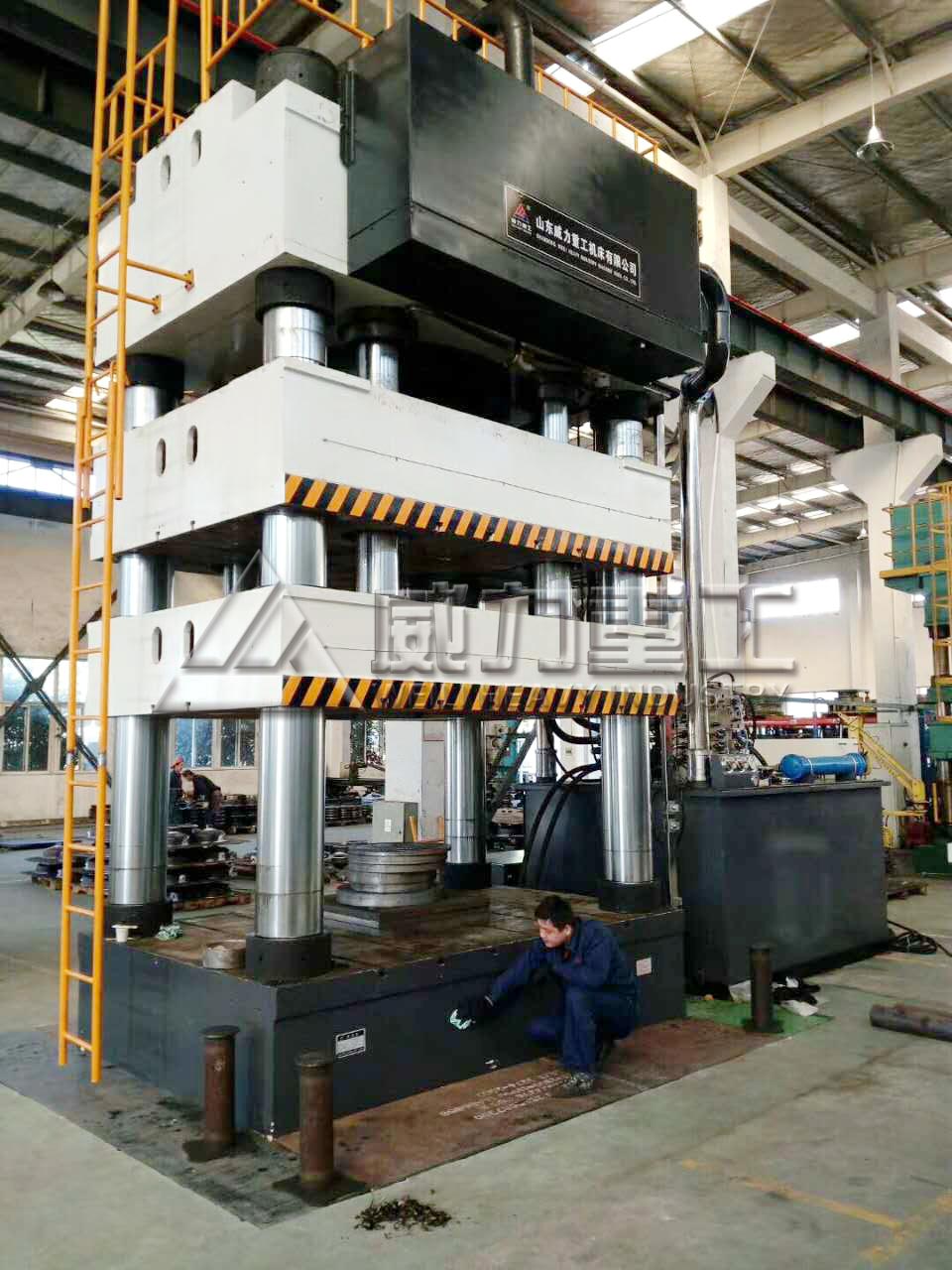

機身為三梁四柱結構，采用全鋼板CO2焊接，焊接后通過回火振動處理，確保機身永不變形。液壓系統位于機身內，外型美觀，操作方便。該系列壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。而且導柱、活塞桿中頻淬火后鍍硬鉻處理，永不生銹拉毛，油泵進油口裝有獨特的過濾裝置，確保油泵和閥的使用壽命。油路連接采用進口高壓軟管，大大降低機器噪聲。

液壓機主缸：



機器的油缸為45#鋼，采用鍛造經處理后加工，延長機器的使用壽命。



液壓系統：



采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清等裝置；

油箱為鋼板焊接結構，底部備有放油和排污的螺塞；插入式液壓專用電機，降低車間噪音。



電器系統：



機器設有獨立的電氣控制箱，集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕，確保作業時人員和設備的安全。



操作系統：



采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時定程、定壓的工藝要求。



汽車覆蓋件成型液壓機技術參數：



型號/技術參數

汽車覆蓋件成型液壓機

公稱壓力KN               12000

滑塊行程mm               1200

最大開口高度mm           1600

行程是否可調             是

工作臺有效面積mm         2100*1200

下降速度mm/s             120

回程速度mm/s             100

電機功率kw               37

根據用戶的生產產品和工藝的不同我公司生產的汽車覆蓋件成型液壓機還為用戶配有以下選配裝置



PLC數控 控制裝置     不同噸位下頂缸      緩沖裝置          油溫冷卻裝置



壓力數顯表           油溫顯示器          油液加熱裝置      可移動工作臺
